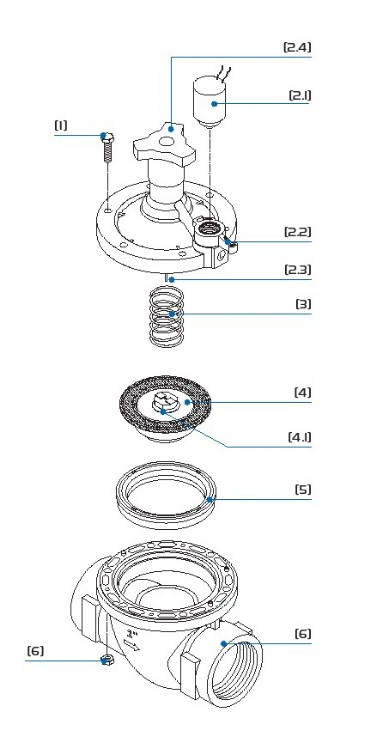

Componenti
[1] Viti
6 viti in acciaio inox bloccano il cappello sul corpo, assicurando rapide operazioni in-line di ispezione e service.
[2] Cappello valvola
Costruzione semplice e leggera che facilita le operazioni di ispezione e service.
[2.1] Solenoide a 2 vie
[2.2] Selettore manuale
[2.3] Spillo interno
[2.4] Chiusura meccanica
[3] Molla
Una singola molla, per tutti i range di pressione, garantisce basse velocità di apertura e chiusura a perfetta tenuta.
[4] Attuatore
L’attuatore, realizzato in gomma neoprenica del tipo ad alta flessibilità, è bilanciato e supportato alle estremità e garantisce una notevole sezione interna di passaggio:
– Alte portate e basse perdite di carico;
– Lente attuazioni;
– Regolazioni stabili ed accurate;
– Basse pressioni di attuazione;
– Nessuna distorsione o erosione del diaframma;
– Stessa molla e diaframma per tutti i range di pressione.
[5] Anello di supporto del Diaframma
[6] Corpo valvola
Costruito in Nylon rinforzato con fibra di vetro garantisce alta resistenza alla cavitazione e ad acque particolarmente aggressive. La sezione di passaggio totalmente libera da ostacoli.
